Exercício 3

EXERCÍCIO 3

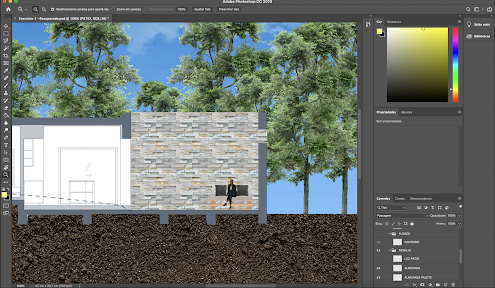

Neste exercício consistia numa ilustração de um corte de uma casa, feito no programa "PHOTOSHOP".
Este exercício foi realizado durante as aulas, com acompanhamento da docente em que podíamos tirar dúvidas.



- Secção escolhida





- Colocação de pessoas, vegetação e plano de fundo



- Referência ao dia





- Referência à noite





- Exercício final durante o dia




- Exercício final durante a noite























Comentários

Enviar um comentário

Mensagens populares deste blogue

AULA 2

Imagem
  AULA 2  Data: 27 de setembro de 2022 Sumário: - Esclarecimento de dúvidas sobre a ficha HTML                    - Início do 2º exercício - AutoCAD AutoCAD:  desenhar ma casa de banho Começamos por aprender a criar um modelo de casa de banho com uma planta e 4 alçados interiores, aprendemos também a trabalhar com layers (camadas), que nos ajudam a facilitar todo o processo de desenho. Uso das seguintes layers: 0 - Camada base Corte - Camada referente ao conjunto de linhas que indicam o corte Cotas - Camada que nos indica as cotas do desenho Pontos - Camada referente a um conjunto de pontos Texto - Camada referente ao conjunto de elementos textuais Tracejado - Camada referente ao conjunto de elementos desenhados acima de uma linha de corte (planta) Vista - Camada referente ao conjunto de vistas X_VP - Camada referente ao conjunto de elementos usados nos processos auxiliares do desenho Comandos usados: REC(RECTANG) - Criar um rectângulo   P(POINT) - Criar um ponto DDPTYPE - Característ
Ler mais

AULA 3

Imagem
  AULA 3  Data: 4 de outubro de 2022 Sumário: - Continuação do exercício da casa de banho                    - Introdução de novos comandos Nesta aula, foi nos explicado como deverá ser a disposição mais correta, dos equipamentos de uma casa de banho, adequada a pessoas com mobilidade reduzida. Concluímos então, a representação em planta dos espaços para colocação dos equipamentos, e a representação da entrada para a casa de banho e marcação dos espaços dos equipamentos (banheira, bidé, sanita e lavatório), e a representação da porta. Para a segunda fase do exercício2, é nos pedido para fazer o levantamento da nossa casa de banho, com todas as medidas anotadas no desenho, medidas estas, da planta, e dos alçados interiores, e também fotografias do interior da casa ide banho, este recolhimento é feito à mão levantada, servindo para depois desenharmos no AutoCAD a nossa casa de banho. Comandos novos: CO(COPY) - Copia objetos a uma distância  FILLET - Une linhas com outras linhas TR(TRIM
Ler mais

AULA 4

Imagem
  AULA 4 Data: 11 de outubro de 2022 Sumário: - Continuação do exercício da casa de banho                    - Introdução de novos comandos Nesta aula, começamos com a colocação dos equipamentos na casa de banho. Primeiro passo foi irmos ao site da ROCA, onde tivemos de escolher todos os equipamentos necessários para a nossa casa de banho, escolhendo sempre o ficheiro dag, e de seguida proceder à sua descarga. Abrimos esses ficheiros no AutoCAD e o passeio seguinte foi, criar um bloco, utilizando o controlo "BLOCK", de forma a que torna-se mais prático e fácil de substituir ou alterar. Comandos novos: EX(EXTEND) - Estende objetos para encontrar as bordas de outro objeto I(INSERT) - Insere um bloco ou desenho no desenho atual J(JOIN) - Une objetos semelhantes para formar um único objeto ininterrupto MI(MIRROR) - Cria uma cópia espelhada dos objetos selecionados MT(MTEXT) - Cria um objeto de texto  SO(OSNAP) - Define os modos de sana ao objeto em execução RO(ROTATE) - Gira ob
